RS-1R

Tanım

Takumi dizgi kafasıyla her boyuttaki komponentlerin tek makinede hızlı dizgisini yapar. Mobil besleyici arabası, temassız lazerli ölçüm sistemleriyle hızlı, kolay ve güvenilir üretimin adresidir. ...devamını oku

Pcb ebat std
min:50*50mm; mak:950*370mm
Pcb ebat ops:
1200mm * 560mm
Kafa Tipi
Sıralı 8 Tutuculu

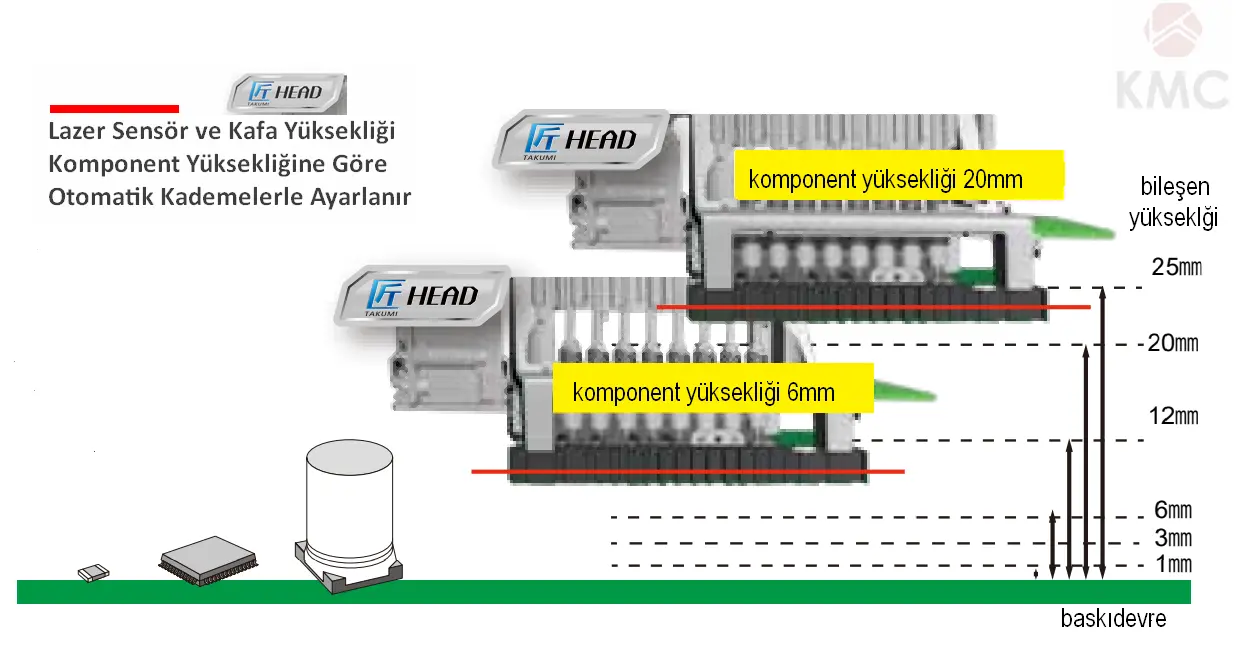

Dizgi Kafa Yüksekliği
1/3/6/12/20/25mm
Komp. Yüksekliği
mak. 25mm
Merkezleme Ünitesi
Std. Lazer / Ops.Kamera
Komp.ebat Lazer
0.30*0.15mm - 50*50mm
Komp.ebat VCS
mak. 50*150mm veya 74*74mm
IPC 9850 Dizgi Hızı
31000 cph
Optimum Dizgi Hızı
47000 cph
Ops. Test
D, C, R ölçümleri
HMS Lazer Ölçüm Sistemi
Feeder, pcb, komp.yükseklik
Besleyici Sayısı
112adet 8mm
Makine ebat G*D*Y
1500x1810x1440mm
Makine ağırlık
1700kg

detayları göster

Tanım

  • Otomatik alış pozisyonu öğrenme, otomatik paket oluşturma vb. özellikleri ile ürün geçişlerinde hazırlık süresini önemli ölçüde kısaltmaktadır.

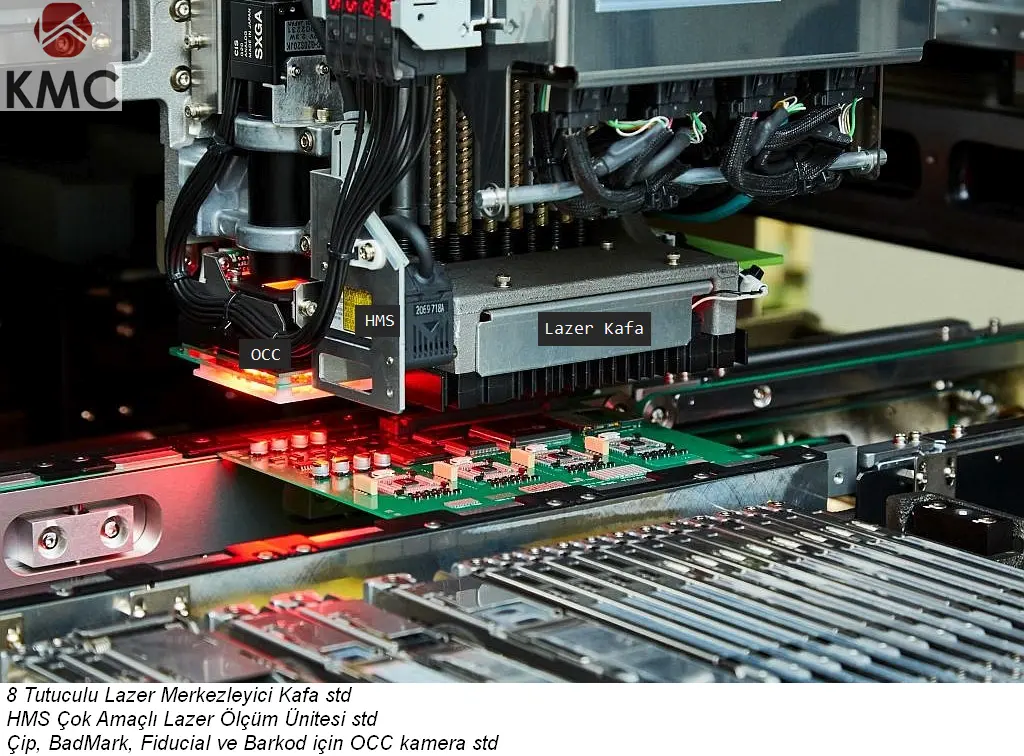

  • Kafada on-the-fly hızlı komponent merkezlemesini sağlayan lazer ünitesi ile saatte 31000 komponent gerçek dizgi hızına ulaşılabilmekte ve 1200mm PCB boyuna kadar dizgi yapabilmektedir.
  • Lazer HMS ünitesi ile pcb sehim ölçümü,  komponentlerin istediğiniz noktalarından dizgi sonrası yükseklik ölçümü ile kalitenizi kontrollerinizi yapabilirsiniz.

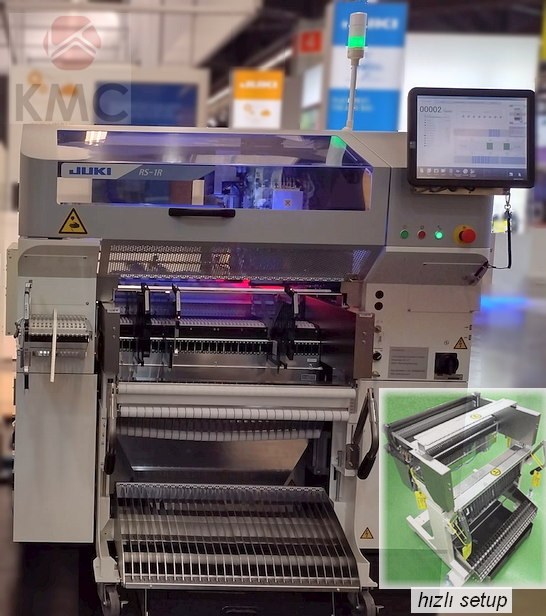

  • Mobil feeder trolley yapısıyla  dış setup ve hızlı ürün değişimi altyapısını standart olarak sunuyoruz.
