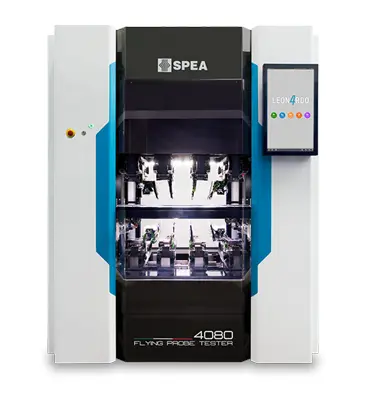

4080 FLYING PROBE

Tanım

Yüksek adetli üretimler için fikstürsüz test sistemidir. Özelleştirebilir sekiz problu yapısıyla elektriksel, ışıksal, dokunmatik ve görsel testleri destekler. Kolay programlanır. Test adası olmayan noktalarda bile hızlı, hassas, ve "ultra soft touch" teknolojisiyle iz bırakmayan ölçümler yapar. ...devamını oku

Prob sayısı
üst:4 alt:4
Prob hassasiyeti
10 µm ultra soft touch
Kapasite (357komp)
128 uph
Kapasite (600komp)
63 uph
Komp.mak.yükseklik
üst:85 alt:85 mm
Temas edilebilir ada
min:50 µm
Pcb kalınlık inline
min:0.6 mak:10.0 mm
Pcb ebat inline
mak:1000*460 mm
Test arayüzü
mak:576 kanal
Makine ebat G*D*Y
1700*1300*2050 mm
Makine ağırlık
1800 kg

detayları göster

Tanım

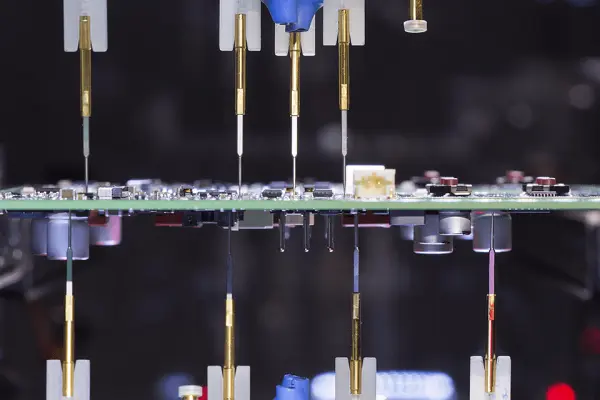

  • Aynı anda kartın iki yüzünün test edilmesi
  • Fikstürsüz ICT elektriksel testler (R,C,I,D)
  • Geniş ECAD desteği (Altium, Cadence, Mentor, ODB++, OrCAD, PADs, Protel,v.b)
  • Inline sistem

    • Opsiyonlar

  • Inline sistem dahil farklı yükleme tipleri
  • Aynı anda 4 ic programlama
  • NZT3.0 empedans testleri
  • MDA (manufacturing defect analysis) testleri (open,short,value)
  • Power On test
  • Open pin scan
  • Led ışık ölçümü
  • Dokunmatik testler
  • Lazer yükseklik ölçer
  • Kamera ile görsel AOI testleri
  • Analog, güç ve dijital testler
  • JTAG ve Boundary Scan testleri
  • Waveform capture
  • 5G RF tests
  • Alt fikstürlü özel testler

    • Katalog
