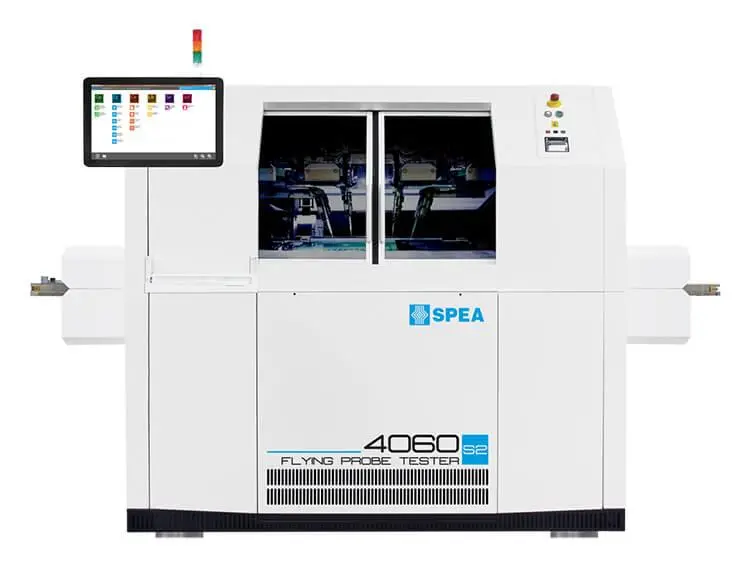

4060 FLYING PROBE

Tanım

Orta ve yüksek adetli üretimler için fikstürsüz test sistemidir. 4 eksenli ve özelleştirebilir altıt problu çözümüyle elektriksel, ışıksal, dokunmatik ve görsel testleri destekler. Kolay programlanır. Test adası olmayan noktalarda bile hızlı, hassas, ve "ultra soft touch" teknolojisiyle iz bırakmayan ölçümler yapar. ...devamını oku

Prob sayısı
üst:4 alt:2
Prob hassasiyeti
10 µm
Kapasite (357komp)
83 uph
Kapasite (600komp)
41 uph
Komp.mak.yükseklik
üst:80 alt:55 mm
Temas edilebilir ada
min:70 µm
Pcb kalınlık manuel
min:0.6 mak:4.8 mm
Pcb ebat manuel
mak:686*610 mm
Pcb ebat inline
mak:1000*610 ops:1524*610 mm
Test arayüzü
mak:576 kanal
Makine ebat G*D*Y
1750*1272*1724 mm
Makine ağırlık
1600 kg

detayları göster

Tanım

  • Aynı anda kartın iki yüzünün test edilmesi
  • Fikstürsüz ICT elektriksel testler (R,C,I,D)
  • Geniş ECAD desteği (Altium, Cadence, Mentor, ODB++, OrCAD, PADs, Protel,v.b)

    • Opsiyonlar

  • Inline sistem dahil farklı yükleme tipleri
  • Aynı anda 4 ic programlama
  • NZT3.0 empedans testleri
  • MDA (manufacturing defect analysis) testleri (open,short,value)
  • Power On test
  • Open pin scan
  • Led ışık ölçümü
  • Dokunmatik testler
  • Lazer yükseklik ölçer
  • Kamera ile görsel AOI testleri
  • Analog, güç ve dijital testler
  • JTAG ve Boundary Scan testleri
  • Alt fikstürlü özel testler

    • Katalog
